拖鏈刮板式浸出器的結構與應用特點

　　(1)拖鏈浸出器結構與工作原理，拖鏈浸出器也叫拖鏈刮板式浸出器，也叫做鏈帶式浸出器。它是綜合了環形、履帶式浸出器的優點，參考艾森公司而研發的大型浸出器。

　　主要由料封絞龍、料位自控裝置、主體殼、上下集油都、上下固定柵底板、帶翅耙料鏈帶(2-4條)以及傳動系統、混合油循環泵、噴淋頭、出粕絞龍、卸料端的兩塊擋板和梳料棒以及懸液分離器組等組成。

　　工作時，料胚由料封絞龍定量喂入存料箱，通過料位控制器形成的料位。然后由帶翅條的鏈條將形成高度0.5—1.3m的料床，通過物料內摩擦作用在固定柵底板上向前滑動。完成逆流、滲濾式浸出全過程。

　　料胚從上層進入下層時實現一次翻轉，且出粕端有轉動的梳料棒使料胚翻松順利進入出粕絞龍。上下部各有3個集油斗，通過混合油泵依次進行噴淋自循環;在底部出粕端柵底板上面設有新鮮溶劑噴頭;濃混合油從上部油斗中抽出，泵入懸液分離器再經過過濾分渣后，去混合油蒸發系統。

拖鏈浸出設備經濟、技術指標（以500T/D為例，以下參數僅為參考）：

　　蒸汽消耗 ≤280kg/t料(大豆)

　　電耗 裝機容量320KW

　　溶劑消耗 ≤4kg/t料(6#溶劑)

　　粕殘油≤1.0%

　　粕水分 12-13%(可調)

　　粕含溶 ≤500ppm

　　尿素酶活性 0.05-0.25(豆粕)

　　浸出毛油

　　總揮發物≤0.30%

　　殘溶≤300ppm

　　機械雜質≤0.20%

拖鏈浸出器應用特點

　　(2)：

　　<1>在生產過程中隨時可以調節料層高度。

　　<2>用特種鋼材制成的固定柵底板，混合油通過時具有自動清理作用。

　　<3>采用雙層翻轉浸出，浸出效率高，生產彈性大，能適應多種甚至水分偏高的片狀、粉粒狀胚料以及預榨餅浸出。

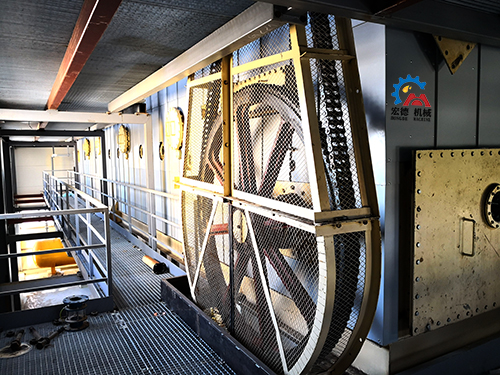

塞爾維亞每天500噸大豆浸出之拖鏈浸出器案例

　　拖鏈刮板浸出器是屬于大型浸出器，塞爾維亞這個項目是浸出大豆的，每天浸出大豆500噸，拖鏈浸出器是非常適合這個產量的，現在這個項目已經運行一年多了，運行效果得到塞爾維亞客戶的認可，對宏德機械的工程師給出了高度贊揚。

　　歡迎有需要采購浸出器的朋友跟我廠聯系：16639152669(田經理)
